Щитки этажные ЩЭ-ДЕ
Описание

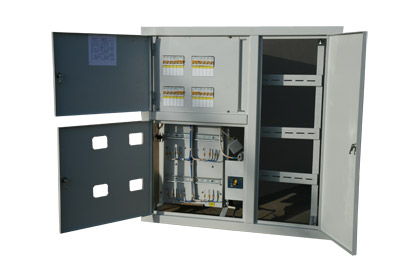

Щитки этажные ЩЭ-ДЕ предназначены для учета, распределения и защиты электроустановок в жилых и общественных зданиях напряжением 380/220 В переменного тока частоты 50 Гц. Щитки обеспечивают учет электроэнергии в однофазной сети, распределение и защиту от перегрузок коротких замыканий, защиту от токов утечки на землю, установку электромонтажных изделий для присоединения телефонной и радиотрансляционной сети.
Щитки устанавливаются в нишах стен помещений жилых и общественных зданий.
В щитках имеется возможность установки для каждой квартиры по 11 модулей линейных аппаратов (автоматический выключатель = 1 модуль, дифференциальный выключатель = 2,5 модуля). Общее количество линейных аппаратов для всех квартир, без учета вводных выключателей нагрузки, не должно превышать 44 модуля.
Устройство щитков позволяет осуществлять их подключение к магистральным проводам сечением до 95 мм2.
Номинальный режим работы продолжительный.
При заказе необходимо указать:
- обозначение щита в соответствии со структурой условного обозначения;
- номинальный ток автоматического выключателя отключения стояка;
- номинальные токи вводных выключателей нагрузки;
- тип, количество, номинальный ток и ток утечки линейных аппаратов.
Щитки этажные предназначаются для эксплуатации в окружающей среде невзрывоопасной, не пожароопасной, не содержащей токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.
Габаритные размеры ниш (ВхШхГ):
- 950х500х140 для щитков без слаботочного отделения;
- 950х900х140 для щитков со слаботочным отделением.
Конструкция щитков предусматривает дополнительную возможность установки навесных замков на двери отсека учёта и отсека линейных аппаратов.
Степень защиты щитков при закрытых дверях IP30, при открытых дверях IP20 по ГОСТ 14254-80.
Климатическое исполнение и категория размещения щитков УХЛ 4 по ГОСТ 15150-69.
Щитки изготавливаются согласно ТУ BY 192254179.001-2014.
