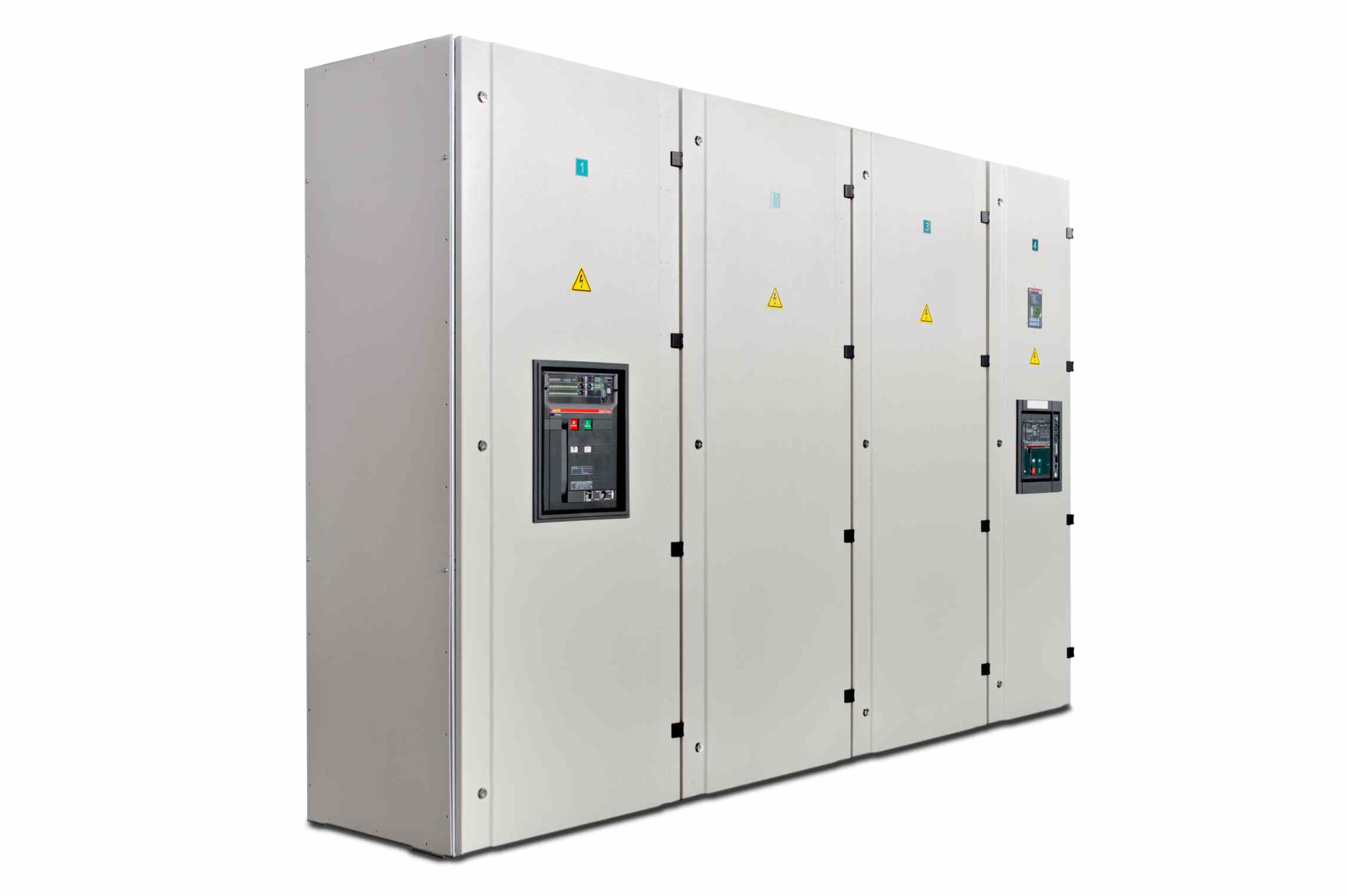

Панели распределительные ЩО70-ДЕ

Описание

Панели распределительных щитов ЩО70 предназначены для комплектования трансформаторных подстанций и распределительных устройств напряжением 0,4 кВ частотой 50 Гц в сетях с глухозаземленной нейтралью.

Щиты, скомплектованные из панелей, устанавливаются в помещениях и обслуживаются с передней стороны. Панели ЩО70 предусматривают как кабельные, так и шинные вводы.

Панели подразделяются:

  • Вводные.
  • Линейные.
  • Секционные.
  • Вводно-секционные.
  • Панели диспетчерского управления уличным освещением.
  • Специальные (с аппаратурой АВР , учетом и т .д.)

Для обеспечения непрерывности и восстановления питания потребителей панели комплектуются блоками АВР , позволяющими производить управление выключателями (ввода и секционным) как в ручном, так и в автоматическом режиме. При применении автоматических выключателей в стационарном исполнении размещение блока АВР следует предусматривать в отдельном ящике или в свободной секции распределительного шкафа. Алгоритм работы программы АВР имеет следующие варианты:

  • АВР 2.0 - два ввода без секционного выключателя;
  • АВР 3.0 - два ввода с резервным источником питания без секционного выключателя;
  • АВР 2.1 - два ввода с секционным выключателем;
  • АВР 3.1 - два ввода с резервным источником питания с секционным выключателем.

Собранные в щит панели объединяются сборными шинами. При двухрядном расположении щиты комплектуются шинным мостом.

Высота всех панелей 2200 мм, глубина 600 мм, ширина по фасаду: Секционных с рубильниками 300 мм; Вводно-секционных 1000 мм; Остальных 800 мм.

Степень защиты IP20 со стороны фасада, IP00 сверху и сзади по ГОСТ 14254-80.

Электродинамическая стойкость 30 кА (ЩО70-1) и 50 кА (ЩО70-2).

Панели изготавливаются согласно ТУ BY 192254179.001-2014.
