Описание

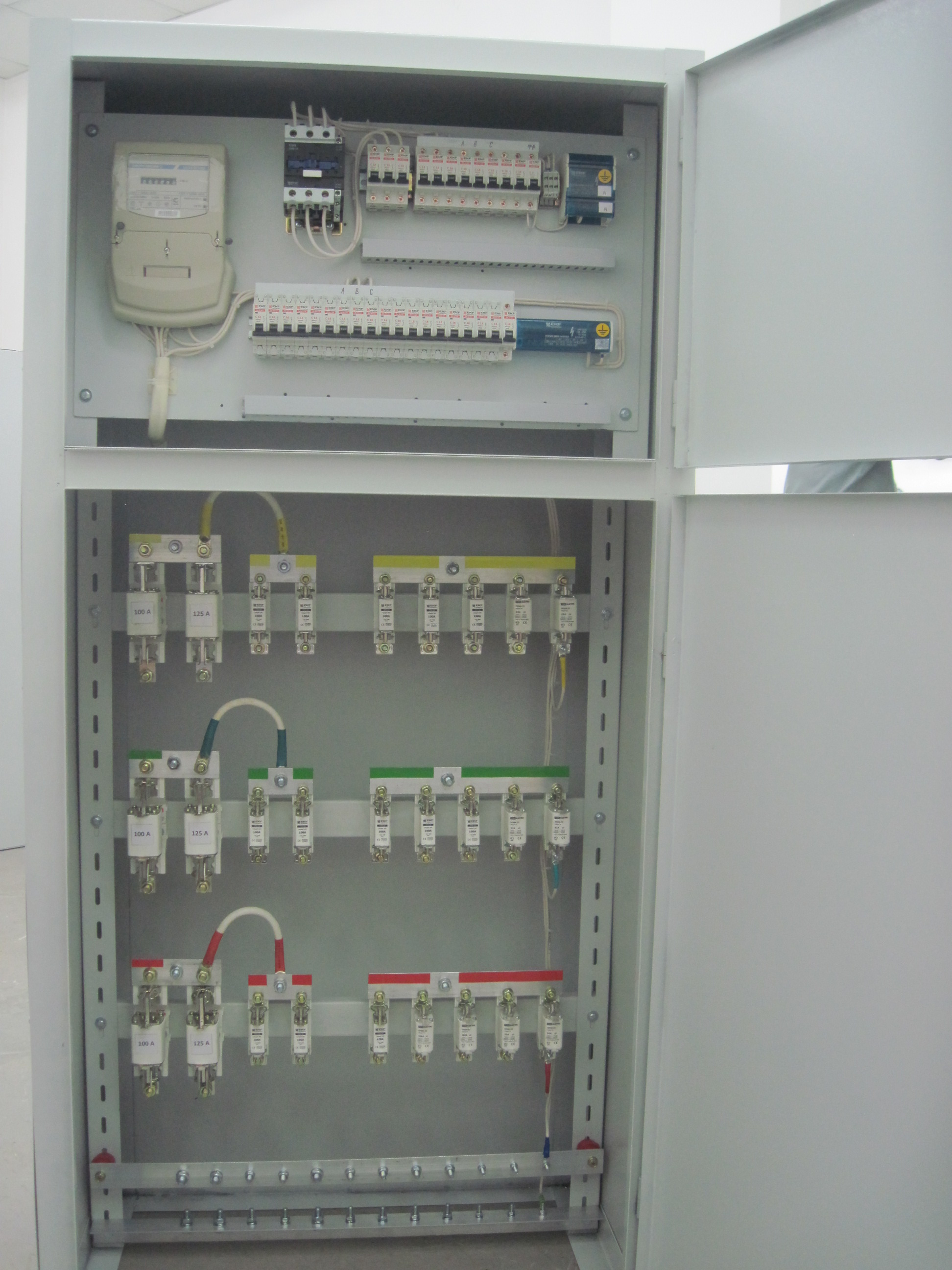

Шкафы наружного освещения ШНО-ДЕ предназначены для приема, учета и распределения электрической энергии, а также защиты электрических установок при перегрузках и коротких замыканиях в осветительных сетях переменного тока частотой 50 Гц напряжением 380 / 220 В с глухозаземленной нейтралью.

ШНО применяются для автоматического управления освещением в вечернее и ночное время и предназначены для эксплуатации в помещениях и вне их.

Шкафы наружного освещения ШНО обеспечивают:

• включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
• отключение и включение осветительной установки в заданные периоды времени по программам, задаваемым реле времени;
• ручное включение и отключение осветительной установки;
• включение от ячейки телеуправления.

Шкафы наружного освещения ШНО изготавливаются:

• с аппаратурой автоматического управления наружным освещением по освещенности и по временной программе;
• с аппаратурой каскадного управления от предыдущего участка сети.

В первом случае автоматическое управление осуществляется с помощью фото-датчика, срабатывающего при достижении заданного уровня освещенности, и программируемого реле времени, включающего и отключающего осветительную установку в заданные периоды времени (например, технологические перерывы в работе цеха).

Во втором случае автоматическое управление осуществляется подачей сигнала от предыдущего участка осветительной сети на реле, управляющие вечерним и ночным освещением.

Во всех ШНО возможно ручное включение и отключение осветительной установки кнопками, установленными на панели управления.

В шкафах наружного освещения используются рубильники с предохранителями или автоматические выключатели.

Шкафы имеют изолированную нулевую (N) и связанную с корпусом защитную (РЕ) шины, укомплектованные контактными зажимами.

Шкафы наружного освещения соответствуют требованиям ГОСТ 22789-94 (МЭК 439-1-85) и изготавливаются согласно ТУ BY 192254179.001-2014.
