Описание

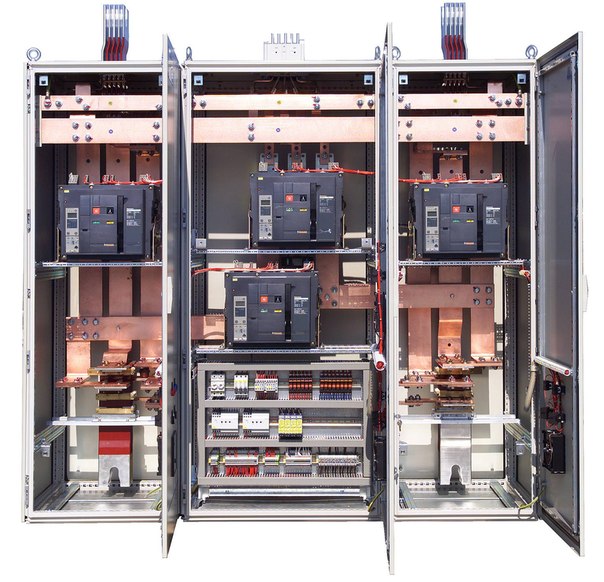

Распределительные шкафы низкого напряжения РШНН-ДЕ (далее шкафы) предназначены для приема, распределения электрической энергии и защиты отходящих линий от перегрузок и токов короткого замыкания напряжением 0,4кВ переменного тока частотой 50Гц. Шкафы могут применяться для комплектования трансформаторных подстанций и распределительных устройств в качестве главных распределительных щитов.

Данная серия шкафов высокого уровня безопасности разработана с учётом последних технологий в отрасли и соответствует требованиям СТБ EN 502-74-2007, СТБ МЭК 60439-1-2007.

Высокий уровень безопасности и надёжности при эксплуатации и обслуживании шкафов достигается за счёт использования современного оборудования ведущих производителей, защиты всех токоведущих частей и применением современных изолирующих материалов. Разработанная нашим предприятием серия шкафов полностью заменяет устаревшие на сегодняшний день по многим техническим параметрам панели типа ЩО70 и их аналоги. По исполнению шкафы могут быть одностороннего или двухстороннего обслуживания. Функционально все отсеки отделены перегородками от остального пространства щита. Ряды щитов при необходимости соединяются между собой при помощи шинных мостов. Конструкции, схемы и разнообразная комплектация шкафов предоставляет возможность проектирования любых распределительных устройств разной конфигурации.

Автоматические выключатели применяются в стационарном, втычном и выкатном исполнении. В случае использования выключателей втычного или выдвижного исполнения появляется возможность проведения работ по обслуживанию без отключения питания всей секции шкафов. Исполнение по управлению автоматическими выключателями может быть ручным внутри шкафа, ручным вынесенной рукояткой на дверь и моторным (электромагнитным) приводом.

В шкафах могут устанавливаться устройства защиты и управления осуществляющие прием и логическую обработку сигналов управления от внешних устройств, а так же аппаратура учета, измерения и телемеханики.

Для обеспечения непрерывности и восстановления питания потребителей шкафы комплектуются блоками АВР , позволяющими производить управление выключателями (ввода и секционным) как в ручном, так и в автоматическом режиме. При применении автоматических выключателей в стационарном исполнении размещение блока АВР следует предусматривать в отдельном ящике или в свободной секции распределительного шкафа. Алгоритм работы программы АВР имеет следующие варианты:

• АВР 2.0 - два ввода без секционного выключателя;
• АВР 3.0 - два ввода с резервным источником питания без секционного выключателя;
• АВР 2.1 - два ввода с секционным выключателем;
• АВР 3.1 - два ввода с резервным источником питания с секционным выключателем.

Шкафы изготавливаются согласно ТУ BY 192254179.001-2014.
